LINK MI LM TV04 1920x1080 @ 60 Гц 4 Выход HDMI Full HD светодиодный/ЖК дисплей 2x2 HDMI видео стены контроллер, процессор RS232

LINK MI LM TV04 1920x1080 @ 60 Гц 4 Выход HDMI Full HD светодиодный/ЖК дисплей 2x2 HDMI видео стены контроллер, процессор RS232
  • Продавецchat123.us
  • Список цен22 107,47 руб.piece
  • Продажная цена22 107,47 руб.piece
  • ДоставкаБесплатная доставка
  • Рейтинги4,1 (380)

Oписание продукта

LINK-MI LM-TV04 1920x1080 Full HD светодиодный/lcd 2x2 HDMI видео настенный контроллер, различные порты управления --- RS232, пульт дистанционного управления

Введение

Контроллер видеостены 2x2 предназначен для того, чтобы быть действительно модульным процессором видеостены, для захвата, преобразования рекламы, маршрутизации, распределения всех форматов сигнала на несколько видеостен, включая ЖК-телевизор, DID, DLP, плазму и т. Д., сохраняя настоящий цифровой сигнал.

    2x2 видео настенный контроллер ontroller с множеством различных видеоинтерфейсов, включая HDMI, VGA, AV, и это может декодировать видео (как RMVB), аудио (как MP3), фото (как JPG) само по себе через USB интерфейс. каждое видео с аудио может быть переключено вместе. выходной интерфейс HDMI, разрешение 1080 P или 720 P или 1024*768, выбирается пользователем.

Контроллер видеостены 2x2 может управляться с помощью пульта дистанционного управления, кнопки и RS232.

02



LINK-MI TV04 4 Channel HDMI VGA AV Video Processor 2x2 Video Wall Controller 22



Пользователи более простые, более интуитивно понятные, более гуманные в эксплуатации, разработанный инфракрасный пульт дистанционного управления, центр управления также может управляться через RS-232. Пользователь через кнопки или процесс дистанционного управления одним нажатием кнопки и полнофункциональное управление.



Особенности
1. Четырехэкранная обработка
LM-tv 04 поддерживает 4-полосный выходной сигнал HDMI, подключенный к 4 ЖК-телевизору или другим дисплейным устройствам, таким как проекторы, DLP, плазма и другой дисплей, блок с 4 дисплеями соединен для формирования большого экрана. LM-TV04 можно подгонять 2x2,1x4,4x1 и другие мозаичные узоры в соответствии с требованиями пользователя.
2, входного сигнала
Поддерживает 1 композитное видео, 1 VGA, 1 HDMI, 1 USB Четыре сигнальных входа полностью, HDMI и USB сигнальный интерфейс с декодированием звука, композитный видео и VGA сигнал плюс соответствующий аудио интерфейс привязки, весь входной видеосигнал может обеспечить синхронизированное Переключение выходного сигнала с аудио.
3, зеркального отображения
По сравнению с обычным контроллером видеостены, LM-TV04 Содержит функцию сальто изображения на 180 градусов для каждого экрана. Ряд ЖК-телевизора поворачивается на 180 градусов, тем самым значительно уменьшая разрыв между ЖК-экраном, уменьшая искажения изображения, вызванные большим швом, как показано ниже:
2
4, функция маски края
Все дисплеи имеют некоторый физический зазор, изображение будет отображаться потянутым на визуально и чувствовать себя очень неестественным, если нет экранирования края; за край обработки маски, изображение без деформации, растяжения, более естественный и реалистичный. Как контрастное изображение показано до и после обработки края экрана;
3
5, U disk play
Наши продукты обеспечивают воспроизведение и прошивку USB. После основных функций ЖК-сращивания, пользователи достигают простого воспроизведения видео или изображения в формате сшивания, на usb-интерфейсе нашей продукции просто нужно вставить U диск, нет необходимости в настройке компьютера или других устройств воспроизведения, просто и практично.
USB может поддерживать ряд популярных видео, фотографий, MP3, TXT документов;
Он может поддерживать выбранное видео или все игры;
Он может поддерживать все видео robin play, пауза, быстрый вперед, список программ и другие функции;
4

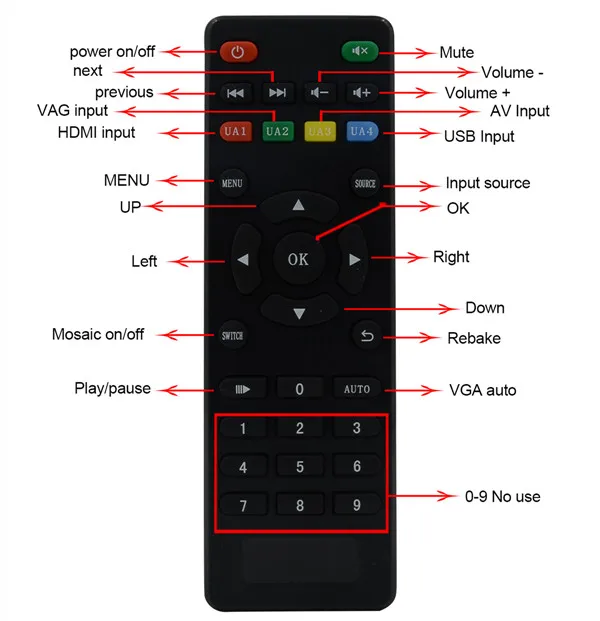

6, пульт дистанционного управления
Пульт дистанционного управления специально настроен для LM-TV04, все функции соответствуют именно кнопкам. Все функции можно выполнять на пульте дистанционного управления, таких как настройки, переключение, регулировка и использование сверхчувствительного дизайна, расстояние дистанционного управления до 7-10 метров.
5
Установка машина
Телевизор: ЖК-телевизор или другой дисплей устройства входного сигнала устанавливается в соответствующий канал HDMI;
Выход HDMI и подключение к ТВ
HDMI1 подключение к LCD1 (дисплей 1);
HDMI2 подключение к LCD2 (дисплей 2);
HDMI3 подключение к LCD3 (дисплей 3);
HDMI4 подключение к LCD4 (дисплей 4);

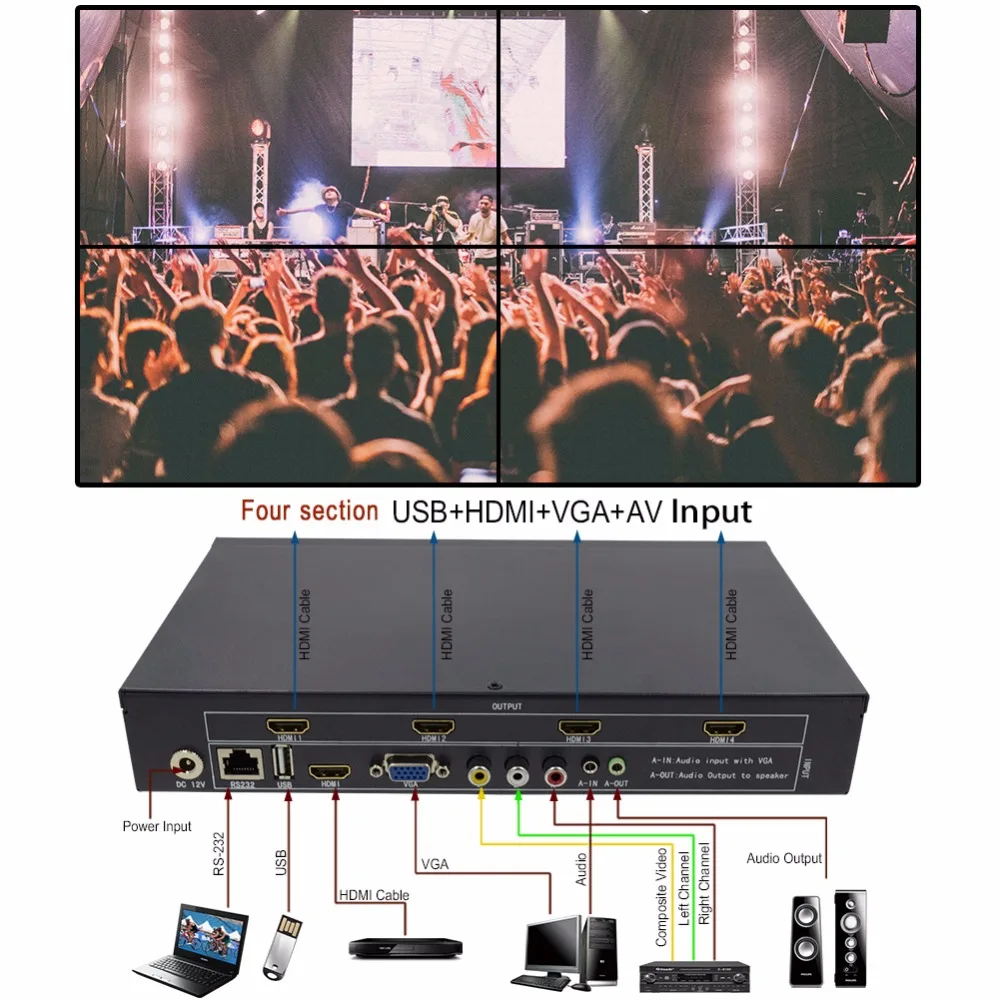

Как показано на следующей диаграмме
6
Вход сигнала интерфейса
Эта машина поддерживает 1 USB, 1 HDMI, 1 VGA, 1 AV вход, все входы встроены или привязываются к аудио входу, пользователь может получить доступ ко всем сигналам или доступ к некоторым сигналам, входной интерфейс, такой как:
7
Интерфейс USB: может быть непосредственно вставлен в usb-диск, встроенное аудио, вы можете воспроизводить видео, фотографии, TXT документы, MP3 внутри usb-диска;
Интерфейс HDMI: может быть подключен к компьютеру, плеерам и другому выходному устройству HDMI, встроенному аудио;
VGA интерфейс: устройство, которое может быть подключено к компьютеру или другому устройству с VGA A-IN, является аудиоинтерфейсом с VGA привязкой;
Видеоинтерфейс: V-Video сигнал, R и L соответственно соединены с левым и правым каналом аудио сигнала видеопривязки;
Подключения аудио
A-OUT для аудиовыхода машины, он может подключаться к динамику или другим.
Мощность на
В конце концов кабеля подключается, вставьте блок питания переменного тока, включите выключатель питания, индикатор питания Светильник зеленого цвета, на то, что данное устройство работает.
Настройка параметров
Полная установка и подключение устройства сращивания, откройте переключатель, появится или отобразит сигнал изображения на черном экране. Если черный сигнал, нужно с помощью пульта дистанционного управления или кнопки переключиться на соответствующий источник сигнала, например: тогда сигнал HDMI и ua1 переключаются непосредственно на источник сигнала HDMI.
После того, как изображение выключено, возможно, что некоторые изображения на ЖК-экране перевернуты, или когда пленка из-за рамки ЖК-экрана вызвана искажением изображения и другими проблемами, на этот раз нам также нужно настроить параметры мозаики через клавиши меню (меню), Поэтому мы должны быть ознакомлены с работой меню.
Нажмите клавишу меню, затем нажмите левую кнопку, чтобы нажать левую кнопку, чтобы получить несколько различных
8
Меню 1,3, 4 категории фабрики были установлены в качестве лучшего распознаваемого состояния, не нужно менять, нам нужно только установить меню 2:
1. OSD Язык
Переместите курсор на язык OSD, нажмите влево или вправо, затем пользователь может выбрать язык OSD.
2. Восстановление заводского по умолчанию
Обычно не нужно настраивать, если пользовательская отладка более запутанная, можно попробовать использовать сброс заводских настроек.
3. Мозаика на
Наведите курсор на мозаику, нажмите влево или вправо, чтобы выбрать «открыть мозаику» или «выключить» так же, как и переключатель на пульте управления.
4. Mosaic config 2X2
Нажмите влево или вправо, выберите другой режим мозаики, например 1X2,1X3,1X4,2X1,2X2,3X1, 4X1. например, режим 1X2, это означает строчку 1 и строчку 2.
5. Mosaic mac-адрес 1
Mac-адрес является выходным интерфейсом машины, если этот дисплей подключается к интерфейсу HDMI1, пользователь перемещает курсор к mac-адресу мозаики и нажимает влево или вправо, этот дисплей будет отображать мозаичный mac-адрес: 1
6. Настройка мягкого адреса 1
Этот адрес может быть изменен, изменить один дисплей блока мягкий адрес, дисплей Блок отображает различное видео.
Например, режим 2*2:
9
Вне режим
Можно установить 1080P60, 720P60, 1024x768 @ 60 три выхода разрешения для адаптирования к различным дисплеям устройств. Вы можете нажать «7» на пульте, выберите разное разрешение.
Out Тип
Можно установить модель HDMI или DVI. если вы установите модель HDMI, порт HDMI будет выводить аудио; если вы установите модель DVI, порт HDMI не будет выводить аудио. но A-out-это аналоговый аудиовыход, нет mater HDMI или DVI Модель, она имеет аудио выход. если ваш монитор поддерживает только модель DVI, вы должны выбрать выход DVI, если ваш монитор поддерживает только модель HDMI, вы должны выбрать выход HDMI. вы можете нажать «9» на пульте выберите модель вывода DVI или HDMI.
Функция USB
Этот настенный контроллер видео может декодировать видео, аудио, картинку, TXT файл usb-диска сигнала
Видео: декодирование множества различных форматов видео файлов, например *. mp4/*. avi/*. mpeg/*. wmv/* rmvb и так далее, видео файл до 1920*1080
Аудио: декодирование MP3 и других форматов аудио файлов.
Фото: декодирование JPG и другие.
TXT: декодирование, TXT файл.
Воспроизводите все видео или нужно воспроизводить картинку, TXT документ, MP3 содержимое, вы можете нажать на пульт дистанционного управления, чтобы вернуть ключи, а затем снова войти в папку воспроизведения, нажмите кнопку воспроизведения/паузы, чтобы воспроизвести все содержимое, Или через навигационные клавиши, чтобы выбрать некоторые содержимое OK.
Нормальное состояние воспроизведения в соответствии с удаленной клавишей OK может быть передано из быстрого вперед, медленный ход, песня, пауза песни, режим воспроизведения изображения.
RS232 контроллер
10
15
Продукт Размеры
1
Особенности

1. Действительно в/из модульного дизайна --- действительно концепция модульная, в/из доски

2. Захват всех форматов-включая композитное видео, VGA, DVI, HDMI и т. д.

3. Полностью цифровой канал обработки внутри --- встроенное Преобразование для аналоговых/цифровых, чересстрочных/прогрессивных, разрешение, соотношение сторон и частота обновления.

4. ИндивидуальноПоддерживает 180 ° вращение

5. Простота обслуживания --- подходит для всех условий

6. Различные порты управления --- RS232, пульт дистанционного управления.

7. HDCP совместимый --- HDMI 1,3, HDCP защита

LM-TV04

TV04 Video Wall Controller HDMI VGA AV USB Processor2x2 (2)

Обзор продукции







TV04 Video Wall Controller HDMI VGA AV USB Processor2x2 (3)

0409

-2V

Упаковка содержит:

1. Основной блок. 2x2 видео настенный контроллер

2. 1 шт. пульт дистанционного управления

3. 1 шт. адаптер питания

4. 1 шт. Руководство пользователя

5. 1 шт. ИК-кабель

Сведения об упаковке




ABCeD
