Oписание продукта

HD 1080 P 4CH CCTV мультиплексор аналоговый AHD TVI видео четырехэкранный Процессор HDMI VGA монитор выход 2 BNC аналоговый CVBS видео выход s






HK-SRT2204-это HD видео мультиплексор (Mux), который совместим с аналоговыми CCTV и HD камерами видеонаблюдения (TVI и AHD поддерживаются). Этот четырехэкранный процессор принимает видео вход с 4 камер безопасности через видеовходы BNC, сочетает в себе видеосигналы и выводит видео через Выходы HDMI или VGA. Компоновка видеовыхода управляется с помощью включенного беспроводного пульта дистанционного управления. Поддерживаются следующие режимы видеовыхода: четырехъядерный экран, одна камера на весь экран, PIP (картинка в картинке), двойной экран (2 камеры сплит), автоматическая последовательность (одна камера прокрутки/время обитания).

Каждый входной канал HK-SRT2204 может принимать аналоговые камеры видеонаблюдения, HD-TVI (1080 p) и AHD (720 p или 1080 p). Пользователи могут смешивать и сочетать эти типы камер на одном устройстве. Поддерживаются камеры видеоформата NTSC и PAL, однако все камеры должны быть либо NTSC, либо PAL. Американские и европейские стандарты видео не могут быть смешаны.

HK-SRT2204 включает в себя блок питания и беспроводной пульт дистанционного управления, который позволяет пользователям получить доступ ко всем настройкам и элементам управления.

HD CCTV видео мультиплексор Особенности

  • 4-канальный BNC видео входов
  • Каждый вход принимает аналоговые камеры видеонаблюдения, TVI, AHD
  • Поддерживаются форматы видео NTSC и PAL
  • Выход видео HDMI-выход видео HD
  • Выход видео VGA-выход видео HD
  • Видеовыход HD-1024x768,1280x1024,1440x900720 p/50/60,1080 p/50/60
  • 2 BNC видеовыход-CVBS видеовыход
  • В режиме реального времени с частотой обновления
  • Заморозки видео
  • Цифровой зум
  • Отдельные настройки цвета для каждой камеры безопасности
  • Выбор видео Дисплей режимов
    • Полный экран/Одиночная камера
    • Четырехъядерный экран/4 камеры
    • Картинка в картинке
    • Двойной экран (раздельный экран 2 камеры)-горизонтальный и вертикальный режимы
    • Автоматическая прокрутка одной камеры/полный экран
  • Беспроводной инфракрасный пульт дистанционного управления в комплекте
  • Источник питания в комплекте-DC 12 V 1 Amp
  • Размеры изделия: 8,25 "x 6" x 2 "(ширина x Глубина x высота) в дюймах

HD CCTV видео мультиплексор

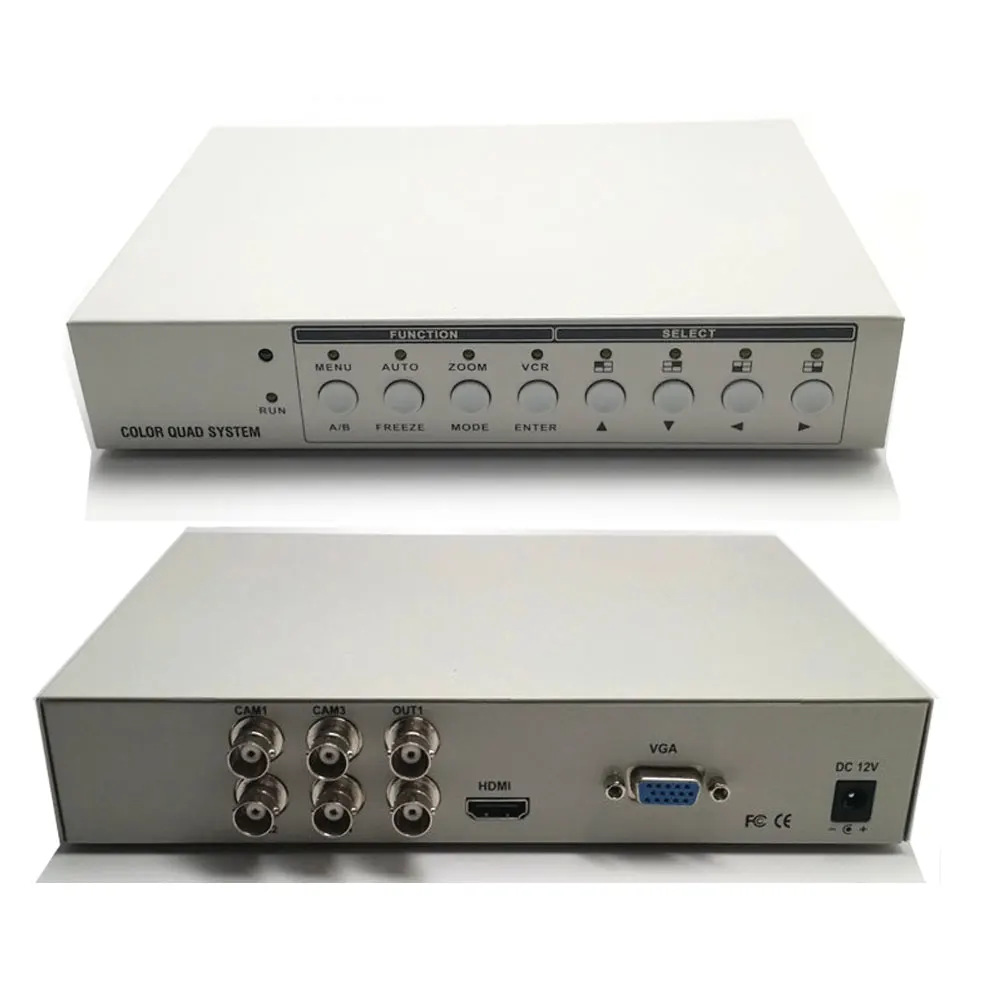

На следующих изображениях изображен передний и задний мультиплексор HD HK-SRT2204.

HK-SRT2204-1

На передней части устройства расположены кнопки управления дисплеем экрана, доступа к системе меню и замораживания изображения. Более типично использовать беспроводной пульт дистанционного управления.

На задней панели мультиплексора расположены 4 входа для камеры BNC, которые используются для получения видеоканалов с 4 камер. Остальные 2 подключения BNC-это аналоговые видеовыходы. Есть выход монитора HDMI и VGA.


HD Камера мультиплексор изображения

Процессор HK-SRT2204 HD quad/мультиплексор для видеонаблюдения поддерживает следующие виды экрана: quad (4 вида камеры), split screen/dual camera view, One camera view, и PIP (изображение на картинке).

Примечание: Все приведенные ниже Скриншоты были сделаны с помощью HK-SRT2204 с четырьмя подключенными к нему камерами безопасности 1080 p HD. Пожалуйста, нажмите на любое из изображений для просмотра полного разрешения 1080 p.

Это камеры, которые были подключены к quad, когда эти Скриншоты были сняты.

  • Ch1: HD-TVI-BL180-1080 p TVI камера с объективом 180 градусов
  • Ch2: AHD-D32W-Крытый Купол 1080 p AHD камера с инфракрасным
  • Ch3: AHD-D7W купольная камера 1080 p AHD
  • Ch4:> HD-TVI-BL2-Внутренняя/наружная инфракрасная камера безопасности 1080 p TVI

Quad View/4 вида экрана камеры

HK-SRT2204-02

На приведенном выше изображении показаны 4 HD камеры безопасности с использованием quad/4 вида камеры HK-SRT2204.


Альтернативный 4 вида камеры/Quad View

HK-SRT2204-03

Этот альтернативный вид 4 камеры позволяет одной большой камере посередине с тремя маленькими видами камеры вдоль правой стороны.

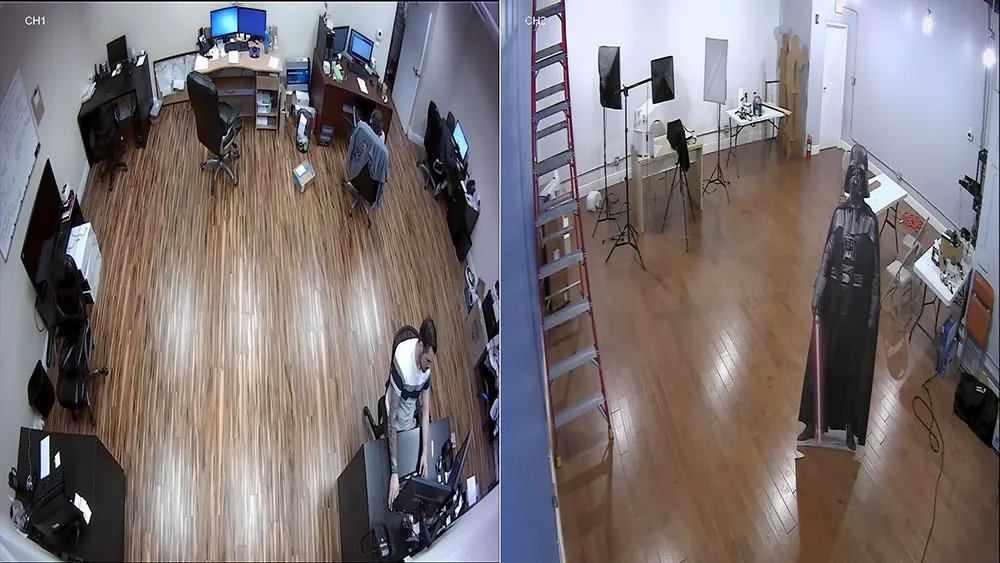

Двойной экран/раздельный экран/2 вида экрана камеры

HK-SRT2204-04

На изображении выше показаны 2 вида камеры/бок о бок.

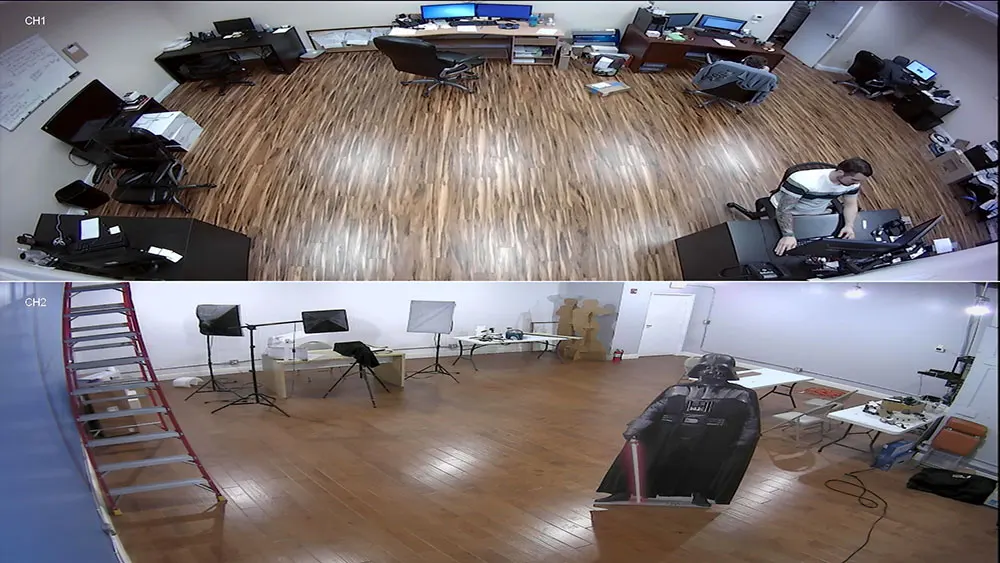

Горизонтальный вид камеры 2/раздельный экран

HK-SRT2204-05

На изображении выше показано разделение экрана на 2 камеры. Вид камеры горизонтальный.

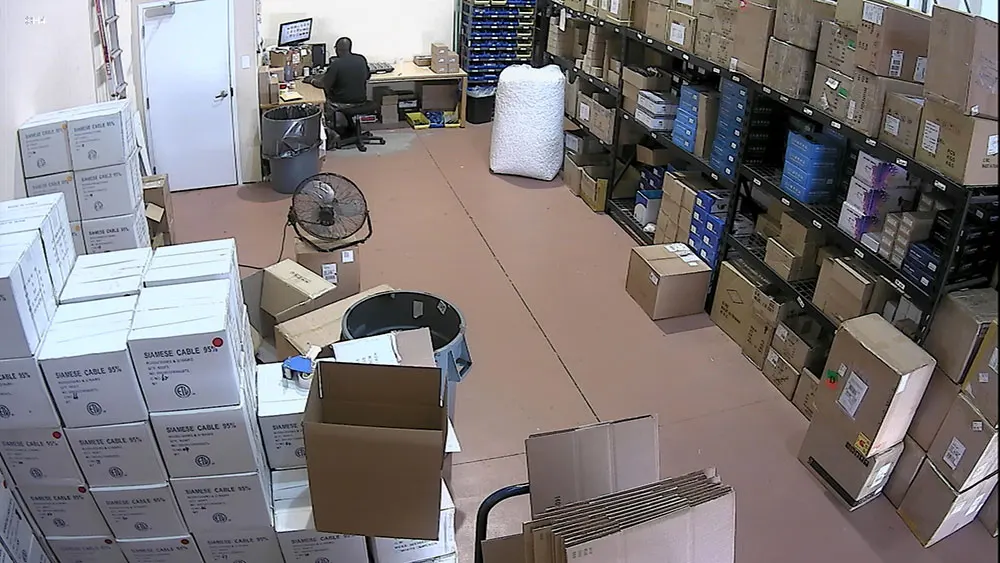

Один экран/один вид камеры

HK-SRT2204-06

На приведенном выше изображении отображается одна камера/полноэкранный вид с помощью камеры безопасности 1080 p HD-TVI.


Картинка в картинке

HK-SRT2204-07

На изображении выше показано изображение в картинке (PIP).

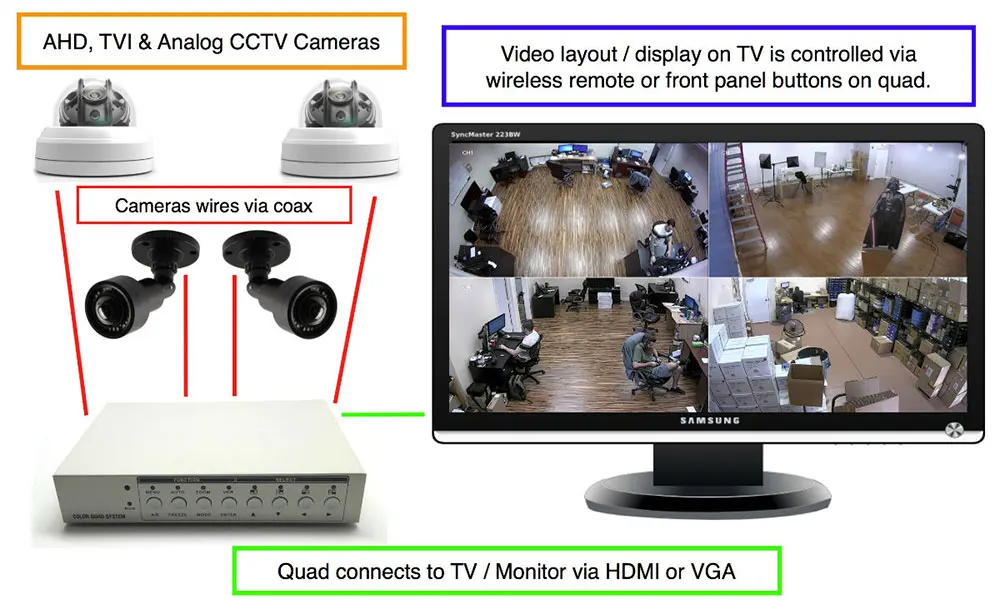

Установка/схема подключения

HK-SRT2204-08

На приведенной выше диаграмме показано, что 4 камеры безопасности будут подключены к VM-Q4 с помощью коаксиального кабеля RG59. Мультиплексор можно подключить к телевизору/монитору с помощью кабеля HDMI или VGA. Пользователь может управлять раскладкой видео дисплея с помощью беспроводного пульта дистанционного управления, который входит в комплект поставки quad, или с помощью кнопок на передней панели.


Посылка включает в себя:

1 x HD CCTV мультиплексор, аналоговый, AHD, TVI видео четырехэкранный процессор

1 x Мощность адаптер

1 х пульт дистанционного Управление
